| ◆加/減速時間設定 ◆最大電流輸出設定 ◆電機堵轉力矩保持 ◆再起動 |
◆各種報警指示 ◆內置電位器RV調速控制 ◆外接電位器調速控制 ◆外部模擬信號調速 ◆PWM調速控制 |
| 類別 |
BLD-120A |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸入電壓 |
12 |
24 |
30 |
VDC |
|
輸出電流 |
- |
- |
8 |
A |
|
適用電機轉速 |
0 |
- |
20000 |
RPM |
| 霍爾信號電壓 |
- |
- |
5 |
V |
|
霍爾驅動電流 |
- |
20 |
- |
mA |
|
外接調速電位器 |
- |
10 |
- |
KΩ |
|
BLD-120A 冷卻方式 |
自然冷卻或強制風冷 |
|
|
環境及參數 |
場合 |
盡量避免粉塵、油霧及腐蝕性氣體 |
|
環境溫度 |
10℃—+50℃ |
|
|
最高工作溫度 |
70℃ |
|
|
濕度 |
90%RH（無結露） |
|
|
震動 |
5.7m/s2 Max |
|
|
保存溫度 |
-20℃—+60℃ |
|
|
重量 |
約170克 |
|
|

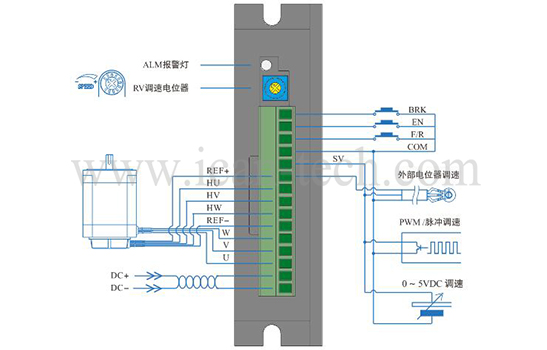

信號 |
端子
|
BLD-120A內容 |
| 控制信號 |
BRK
|
剎車信號控制端，高電平或端口懸空電機剎車停車，低電平BRK和COM短接為快速停止
|
| EN |
停止信號控制端，高電平或端口懸空電機緩慢停車，低電平或EN和COM短接正常
|
|
|

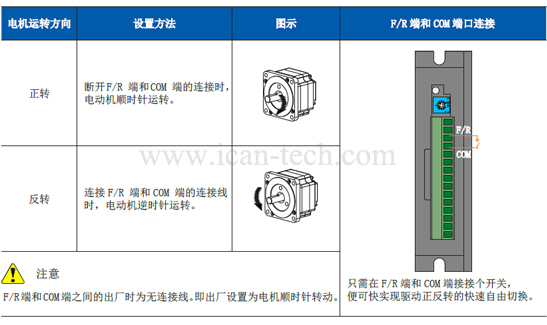

F/R
|
斷開或高電平時電機正轉，F/R 和COM 短接或低電平電機反轉
|
|
| COM |
公共端口 （0V 參考電平）
|
|
|
SV
|

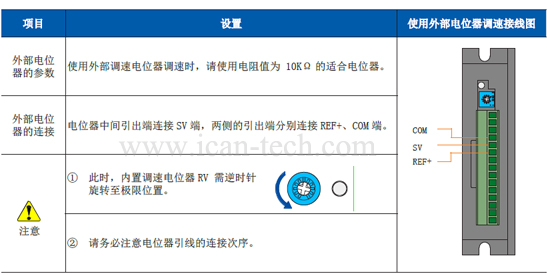

①外接輸入調速電位器；②模擬信號調速輸入；③PWM調速信號輸入
|
|
| 霍爾信號 |
REF+
|
直流無刷電機霍爾信號電源線
|
|
HU
|
直流無刷電機霍爾信號HU
|
|
|
HV
|
直流無刷電機霍爾信號HV
|
|
|
HW
|
直流無刷電機霍爾信號HW
|
|
|
REF-
|
直流無刷電機霍爾信號接地線
|
|
| 電機連接 |
W
|
直流無刷電機W相
|
|
V
|
直流無刷電機V相
|
|
|
U
|
直流無刷電機U相
|
|
| 電源連接 |
DC+
|
直流電源輸入正極（電壓范圍：DC12-30V）
|
|
DC-
|
直流電源輸入負極
|
|
內容 |
圖示 |
|
EN端和COM端的出廠設定是將EN端和COM端相連。當接通電源時，驅動器BLD-120A便能帶動電機自行運轉。
連接或斷開EN端和COM端的連接線可控制電機的運行和停止。 當連接EN端和COM端的連接線時，電機運行,反之電機緩慢停止。
通過在COM和EN之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與停止的切換。
|
 |
|
內容 |
圖示 |
|
BRK端和COM端的出廠設定是BRK端和COM端并未相連。當接通電源時，驅動器BLD-120A便能帶動電動機自行運轉。連接或斷開BRK 端和COM 端的連接線可控制電動機的自然運行和快速停止。
當連接BRK 端和COM 端的連接線時，電機快速停止。 當斷開BRK和COM端的連接線時，電機正常運行。
通過COM與BRK之間接入開關或使用PLC等控制其通斷，即可實現電機啟動與快速停止的切換。
|
 |
|
注意：EN與BRK的區別和使用選擇：
1.EN控制的為自然停止；BRK控制的為快速停止
2.EN和BRK控制的啟動狀態相同
3.選擇EN或BRK其中一種方式控制啟停的時候，另一種方式的接線應保持出廠狀態。
|
|

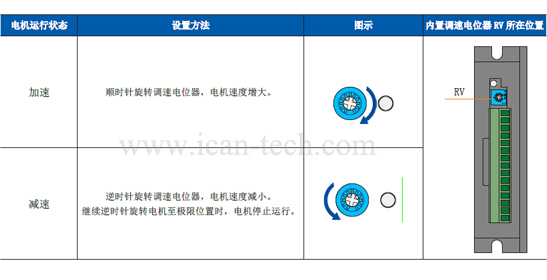

.jpg)
.jpg)
.jpg)
|
模擬信號電壓與電機轉速的關系（空載） |
使用模擬信號調速接線端口 |
|
|
|
|
當輸入電壓大約為0.2V時，電機速度為最高速度的4%；當輸入電壓大約為5V時，電機的速度為最大值。最高速度值取決于電機規格和電源電壓。
|
注意：當需要切換到外部SV輸入控制轉速模擬時，內置調速電位器RV必須逆時針旋轉至極限位置。
|
|
占空比與電機轉速的關系（空載） |
使用PWM脈寬調速接線端口 |
|
|
|
|
當占空比為4%時，電機速度為最高速度的4%；當占空比100%時，電機的速度為最大值。最高速度值取決于電機規格和電源電壓。
|
注意：當需要切換到外部SV輸入控制轉速模擬時，內置調速電位器RV必須逆時針旋轉至極限位置。
|
.jpg "BLD-120A尺寸圖")
.jpg)
.jpg "70外部模擬信號電壓與電機轉速的關系")
.JPG "BLD-120A占空比與電機轉速關系")
